GNS3模拟器使用教程-基础篇

来源：塔塔 更新时间：2013-08-08

更多

一、基础篇

GNS3是一款图形网络模拟器，它可以模拟非常复杂的网络。它是基于Dynagen和Dynamips的图形化软件，可以轻易的设计出来自己所需要的拓扑图，而且因为加载的是真实的IOS，所以就像真机一样能运行绝大部分指令。（最近版0.7已经可以模拟JUNOS！）

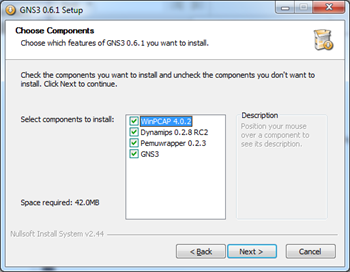

Step1.安装GNS3

Window Vista或者Windows 7的用户建议不要按照默认安装在C盘下，否则有可能运行不起来，建议装在D盘下。

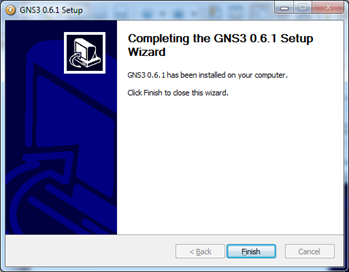

一路next到结束,finish。

Step2.GNS3基本设设置

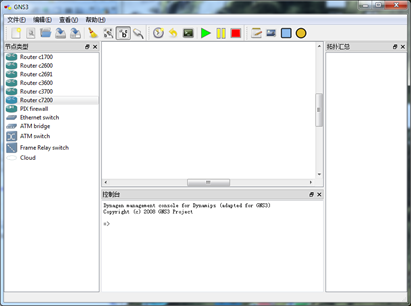

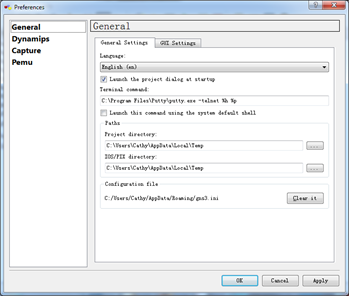

安装完运行GNS3，第一次运行会出现向导，点第一个，之后会出现右图的设置界面。在language里面选择“简体中文”，然后点选APPLY就会让GNS3变成中文。

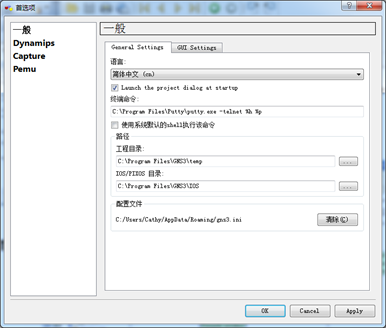

将默认的工程目录和IOS/PIXOS目录改变（temp文档容易被清理且不易找），我们可以在GNS3的安装目录（默认是C:\Program Files\GNS3）下新建两个文件夹，一个叫temp一个叫IOS，分别放工程文件和IOS文件。

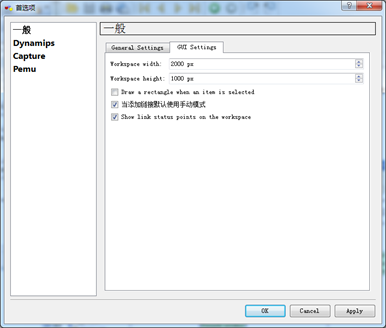

切换到GUI SETTINGS，勾选“当添加链接默认使用手动模式”。

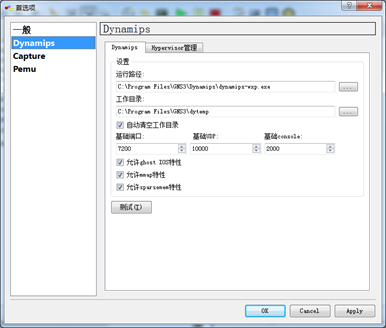

点选左边的“dynamips”，进行设置，工作目录可以改成GNS3下的C:\Program Files\GNS3\dytemp（需自己手动新建），然后勾选下面的三个“允许”，如果你安装GNS3是默认安装可以点击“测试”来测试一下Dynamips是否正常。

基础设置就到此结束，点OK返回。

Step3.IOS设置

下面我们把压缩包中（或者网上下载）的IOS拷贝进IOS文件夹C:\Program Files\GNS3\IOS，然后在GNS3中点“编辑”-“IOS和hypervisors，这里我们以c7200-adventerprisek9_sna-mz.150-1.M.bin这个IOS为例，在IOS文件中找到c7200-adventerprisek9_sna-mz.150-1.M.bin，然后点保存。低配置机器可以考虑用2691的IOS。

Step4.简单测试一下

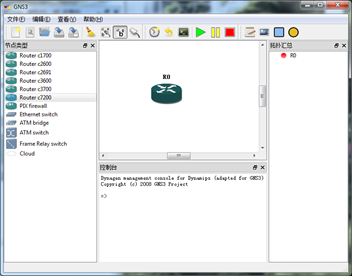

回到主界面之后，从左边的节点类型里面，在C7200上按住鼠标左键将其拖入中间区域拖入之后，按绿色的箭头让路由器开始运行

然后我们打开超级终端或者secureCRT登陆路由器，选择telnet模式，地址为127.0.0.1，端口号默认为2000（R1为2001，R2为2002以此类推），端口号可以通过在路由器上点击右键，选“修改Console号”来修改。连入之后看到Would you like to enter the initial configuration dialog? [yes/no]: 时输入 n ，然后回车两次，直到Router>出现，表示能正常运行没什么大问题。

Step5.修改IDLE-PC值（此步至关重要）

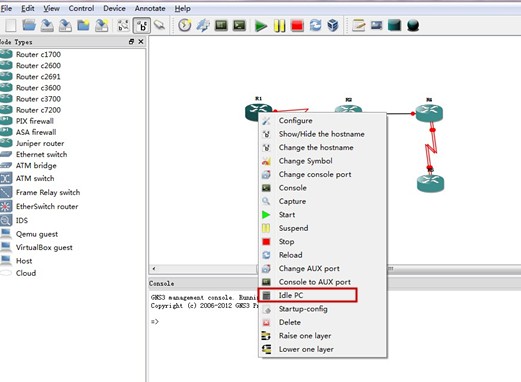

修改合适的IDLE-PC值可以降低CPU的使用率，使我们可以同时开启多达数十台路由器都不卡。此时回到GNS3界面，在路由器上点右键，选择Idle-PC，出现对话框后，选择一个带*的IDLE值，如果出现多个，可以多次尝试。可以看到现在没优化IDLE值的时候CPU使用率非常高，我们选择一个带*的IDLE值，确定。如果发现没有明显改观，就换另一个值，经过多次尝试之后发现CPU使用率变得很低了。

Step6.设置路由器

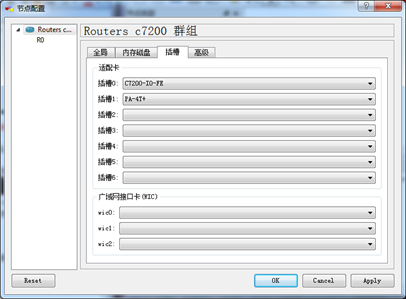

在路由器上点右键，“配置”，如有多台相同型号的路由器同时设置，请选择多个之后在任意一台路由器上点右键再配置。我们在插槽1中选择PA-4T+，这样就给7200添加了4个Serial接口，可以按照实验需求自行添加所需模块，T结尾的为Serial接口，E为Ethernet接口，FE为fast-Ethernet接口。

Step7.稍复杂的拓扑

点选 可以给我们的路由器之间连线，点选之后左键点击路由器给各个路由器连线。好啦，通过基础篇的内容相信你已经掌握GNS3的用法啦，那就赶快做实验吧~

---
